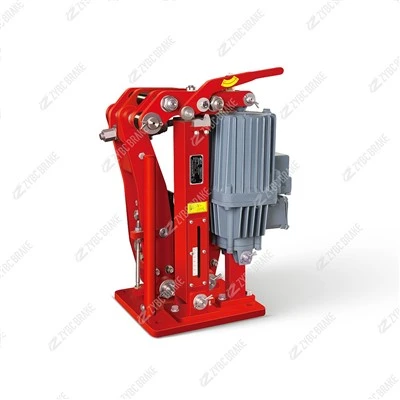

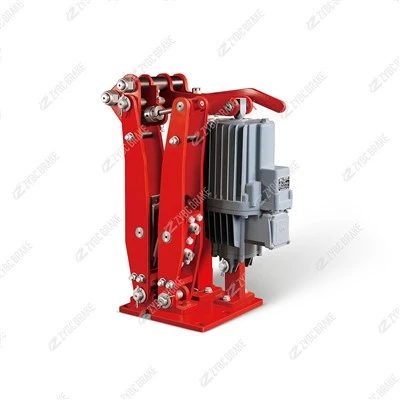

Электрогидравлические дисковые тормоза серии YP: способы установки и подходящие аксессуары



Способы установки и подходящие аксессуары

1. Способы установки

Электрогидравлические дисковые тормоза серии YP оснащеныгоризонтальный зажимной монтаж в стандартной комплектации, а вертикальную установку можно настроить в соответствии с-требованиями к планировке объекта. Их монтажные размеры соответствуют национальным отраслевым стандартам и совместимы с большинством стандартных тормозных дисков для кранов, конвейеров и металлургического оборудования.

Стандартная горизонтальная установка

Надежно закрепите основание тормоза на кронштейне оборудования с помощью высокопрочных-болтов с шестигранной головкой. Держите тормозной суппорт по центру тормозного диска; фрикционные накладки с обеих сторон должны иметь одинаковый симметричный зазор во избежание одностороннего износа или проскальзывания диска.

Установите соответствующий электро-гидравлический толкатель горизонтально сбоку от суппорта, убедившись, что толкатель движется параллельно поверхности диска, чтобы гарантировать равномерную силу зажима.

Оставьте достаточно места с обеих сторон тормозного диска для замены фрикционных колодок, регулировки зазора и планового осмотра.

Корпус тормоза должен располагаться перпендикулярно поверхности тормозного диска, чтобы предотвратить эксцентрическое напряжение и ненормальный шум во время торможения.

Дополнительная вертикальная установка

Применимо в узком горизонтальном пространстве для установки, например, в барабанах лебедок и выходных валах редукторов. Требуются специальные вертикальные переходные кронштейны. Отрегулируйте уровень масла в подруливающем устройстве после установки, чтобы избежать медленной реакции, вызванной недостаточной подачей масла.

Основные требования к установке

Перед вводом в эксплуатацию очистите поверхность тормозного диска от масла, ржавчины и пыли; Загрязнение смазки резко снизит коэффициент трения.

После установки равномерно отрегулируйте зазор колодки с помощью встроенных-регулировочных винтов. Стандартный односторонний-боковой зазор составляет от 0,5 мм до 1,0 мм.

Все детали направляющих скольжения оснащены самосмазывающимися-втулками, что позволяет сократить частоту технического обслуживания.

Вся конструкция представляет собой пружинную-прилагаемую отказоустойчивую-безопасную-безопасную систему: при выключении питания- происходит автоматическое зажимное торможение, подача питания заставляет подруливающее устройство втягиваться и отпускать тормоз.

2. Стандартные соответствующие аксессуары

Основные вспомогательные функциональные части

Электро-электрогидравлический привод ThrusterSpecial серии ED, подходящий для дисковых тормозов YP (ED23/5, ED50/6, ED80/6, ED121/6 для разных классов крутящего момента). Он обеспечивает линейное усилие для открытия тормозного суппорта против тормозных пружин. Для взрывоопасных зон в качестве альтернативы предусмотрены взрывозащищенные подруливающие устройства серии BEd.

Устройство ручного отпуска. Рычаг-спускового механизма с ручным управлением для экстренного отключения тормоза при отключении электроэнергии, капитальном ремонте или обслуживании статического оборудования.

Концевые выключатели Отслеживают состояние полностью-отпущенного и полностью-зажатого тормоза, отправляют сигналы обратной связи в шкаф управления для реализации электрической блокировки и сигнализации неисправности.

Расходные запасные части

Быстрозаменяемые фрикционные накладки. Износостойкие-не-асбестовые фрикционные блоки с прижимной конструкцией; при замене не нужно разбирать весь суппорт. Полу-металлические колодки являются дополнительными для сценариев с большой-нагрузкой и высоко-частотным торможением.

Комплект регулировки и крепежаВключает винты регулировки зазора, гайки предварительного натяга пружины, стопорные болты и направляющие втулки для долгосрочной-калибровки параметров и технического обслуживания.

3. Дополнительные аксессуары, изготовленные по индивидуальному заказу.

Взрывозащищенные опорные узлы-(взрывозащищенные подруливающие устройства BEd, концевые выключатели Ex-сертификации) для угольных шахт, опасных зон химической и нефтехимической промышленности.

Специальные переходные кронштейны для вертикальной установки или размещения в специальном-узком пространстве.

Пыле- и водозащитные чехлы для работы в условиях повышенной запыленности на открытом воздухе, на горнодобывающих предприятиях и цементных заводах.

Буферные демпфирующие компоненты снижают удары, вибрацию и шум при частых циклах торможения.

Анти-антикоррозионное покрытие и крепеж из нержавеющей стали для прибрежных влажных, соленых и агрессивных сред.
