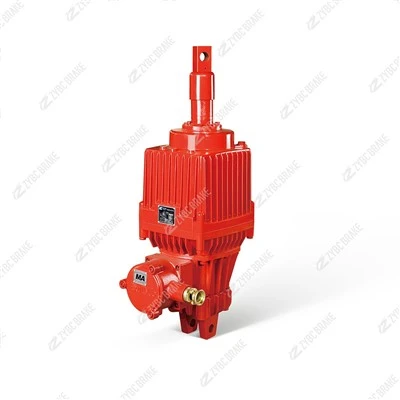

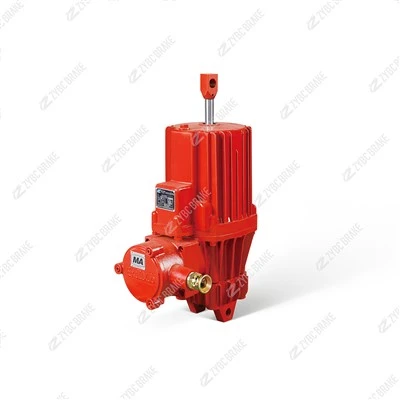

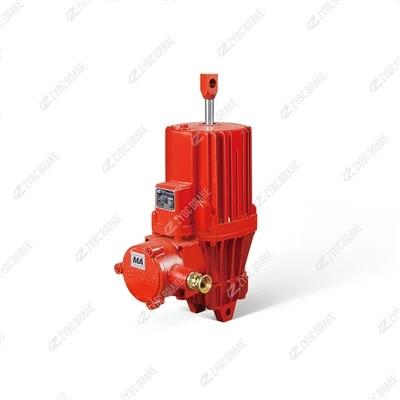

Взрывозащищенный гидравлический толкатель БЭд50/6 – 500 Н/60 мм
Обзор продукта Серия BEd — это немецкая разработка компании EMG Eldro-, местного производства и полностью соответствующая стандартам DIN15430 (международный) и GB3836/JB/T 10603-2006/Q/ZYBC (национальный). BEd50/6 объединяет взрывозащищенный двигатель + центробежный насос + цилиндр в одном компактном алюминиевом корпусе -...
Описание
Обзор продукта
Серия BEd — немецкая.EMG Eldro-производноедизайн, местного производства и полностью соответствующийDIN15430(международный) иГБ3836/ДЖБ/Т 10603-2006/К/ЗИБК(национальный). BEd50/6 включает в себявзрывозащищенный двигатель + центробежный насос + цилиндрв одном компактном алюминиевом корпусе - под напряжением крыльчатка создает давление масла, поршень выдвигается до заданного хода и удерживает тягу; обесточивается-, давление падает, и внешняя тормозная пружина втягивает шток.
2.1 Пять структурных преимуществ
Не-погружной двигатель класса F-Обмотки - полностью отделены от гидравлического масла, что исключает -старение/сгорание-сбоев обмотки, характерное для старых масляных-семейств BYT1. Номинальная мощность 275 Вт (Ex dⅡCT4) / 240 Вт (Ex dⅠ) надежно работает в жарких условиях.
Взрывозащищенный корпус из литого алюминия- легче и обладает лучшей теплоотдачей и устойчивостью к коррозии, чем чугунный-чугун BYT1, идеально подходит для влажных шахтных тоннелей и прибрежных химических заводов.
Покрытие Dual Ex - Экс д я Мбдля подземного угля (метан + угольная пыль, не-забои);Ex d IIB T4для цехов горючих-газов IIA/IIB. Полные файлы сертификации поставляются вместе с устройством для хранения в отделе безопасности-.
Встроенная-воздушная камера баланса- внутреннее давление масла остается сбалансированным в любом положении, что позволяетСвободный монтаж 0–180 градусов(вертикальный, горизонтальный, наклонный) без проблемы потери-тяги воздушного шлюза-, свойственной устаревшим двигателям. В большинстве модификаций кронштейн не требует модификации.
IP65 полностью герметичный- взрывозащищенная распределительная коробка + водонепроницаемый кабельный ввод, блокирующий шахтную влагу, угольную пыль и химические пары. Двойные уплотнения на валу и толкателе значительно продлевают срок службы уплотнений.
2.2 Где это подходит
БЭд50/6 — выпускное подруливающее устройство дляВзрывозащищенные барабанные и дисковые тормоза BYWZ, BYWZ4, BYWZ5, BYWZ8/9 и YWZP-, а посредством простой рычажной связи он также приводит в движение возвратно-поступательное, поворотное и поворотное движения (<90°) motions in valves, gates, clamps and conveyors. Typical sites: underground belt conveyors, mine hoists, explosion-proof cranes, coal feeders, coke-oven transfer cars, paint shops, grain elevators, oil refineries and chemical plants.
Технические характеристики
Значения представляют собой номинальные данные производителя (согласованы с несколькими-источниками). Элементы, связанные с конфигурацией,-должны быть подтверждены фактическим заказом/сертификатом взрывозащиты.
| BEd50/6 - Номинальные параметры | |||
|---|---|---|---|
| Номинальная тяга | 500 N (±20%) | Номинальный ход | 60 мм |
| Усилие тормозной пружины | 460 N | Время действия, подъем/падение | 0.62 s / 0.61 s |
| Номинальная мощность | 240 Вт (Ex dⅠ) /275 W(Пример dⅡCT4) | Номинальный ток | 1.2 A @ 380 V |
| Рабочая частота | 1500 циклов/ч | Долг | S1 непрерывный + S3 прерывистый |
| Номинальное напряжение | 380 В (варианты: 127/220/660/1140 В) | Частота | 50 Гц (60 Гц по запросу) |
| Класс изоляции | F-класс, не-погруженный | Защита | IP65 |
| Маркировка Ex | Ex d I Mb / Ex d IIB T4 ГБ | Масса | 47 кг (Ex dⅠ) /37 кг(Пример dⅡCT4) |
| Монтаж | 0–180 градусов (балансовая воздушная камера) | Эталонный стандарт | ГБ3836, ДЖБ/Т 10603, ДИН15430 |
Монтажные и габаритные размеры (мм)
BEd50/6 имеет общий внешний вид с BEd80/6. Всегда сверяйте чертеж с заказанным сертификатом.
| Тип | A | B | C | D | E | F | G | H | K | L | M | N | O | P | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50/6 койко-мест | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| койко-мест30/5 | 410 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 270 | 16 | 85 | 75 | 98 | 20 | 15 | - |
| койко-мест 80/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| КРОВАТЬ121/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 120 | 147 | 35 | 20 | 130 |
