Тормоза безопасности серии SBD-A

ИЗМЕРЕНИЕ КОНТУРА И УСТАНОВКИ

Примечание: Размеры в кронштейне используются в SBD315-A.

ДИАГРАММА УСТАНОВКИ

InSTAL LATION ДИАГРАММа исталирования
«Тормоз крутящий момент: МЗ-D1»F (Нм)(
«Init: u-значение коэффициента трения -0.36
d1-диск диаметр трения d1'D-135 (мм)
или D-155 (мм) (лттер специально используется в SBD315-A)
F-полная сила зажима (KN)
Заметки: 1) диаметр диска D-Brake для 800-й 1800 (мм)
2) d2 -d2'max. допустимый барабан или концентратор диаметр d2'D- 270 (мм)

ОТМЕТКА ЗАКАЗА

ПРИМЕР ЗАКАЗА

«SBD250-A-1600-30 IRL означает, что его номинальная сила зажима составляет 250кН с выключателем ограничения выпуска и защитным тормозом A-типа установки Iversion. Диаметр тормозного диска 1600 мм, а толщина диска - 30 мм.

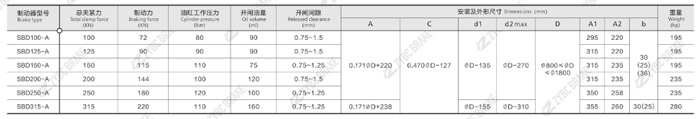

ТЕХНИЧЕСКИЕ ДАННЫЕ И ГАБО-СЕРИИ ПРЕДОХРАНИТЕЛЬНЫХ ТОРМОЗОВ СЕРИИ

Примечание: Оригинальные типы тормозов серии SBD-A безопасности SBD являются SBD.
