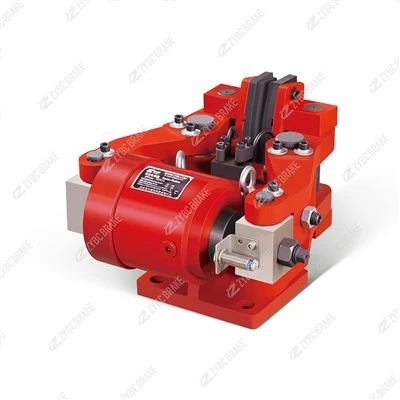

SBD50-D Аварийный тормоз

Установка и использование предохранительного тормоза SBD50-D

1. Установка

Важные меры безопасности:

• Обесточить-отключить:​ Перед установкой убедитесь, что все источники питания (электрические, гидравлические, пневматические) системы и тормоза изолированы и заблокированы/маркированы (LOTO).
• Профессиональное обращение:​ Установка должна выполняться квалифицированным персоналом с соблюдением всех применимых местных и национальных правил техники безопасности, а также механических/электрических норм и правил.
• Чистая окружающая среда:​ Собирайте в чистом месте, чтобы предотвратить загрязнение трущихся поверхностей и уплотнений.
• Характеристики крутящего момента:​ Всегда используйте калиброванный динамометрический ключ и строго соблюдайте моменты затяжки, указанные производителем для всех крепежных элементов.

Шаги установки:

А. Механический монтаж:

• Подготовка вала:​ Убедитесь, что вал двигателя или редуктора чистый, сухой и не имеет заусенцев. Убедитесь, что диаметр вала, размеры шпоночных пазов и допуски соответствуют характеристикам ступицы тормоза (в серии SBD обычно используется полый вал со сквозным-отверстием).
• Монтажная поверхность:​ Монтажная поверхность (фланец двигателя, переходная пластина) должна быть плоской, чистой и перпендикулярной оси вала во избежание перекоса и неравномерного износа.
• Расположение тормоза:Наденьте тормозной узел на вал. Аккуратно совместите его с монтажными отверстиями. При использовании шпоночных соединений убедитесь, что шпонка установлена ​​правильно.

Обеспечение:

• Фиксация вала:​ Закрепите тормоз на валу указанным способом (например, с помощью стопорного кольца с установочными винтами или зажимной ступицы). Затягивайте равномерно и с указанным моментом затяжки.
• Фланцевое крепление:​ Вставьте и-вручную затяните болты крепления фланца. Постепенно затягивайте болты по схеме звезды с указанным моментом, чтобы обеспечить равномерное давление и избежать деформации корпуса тормоза.

B. Электрическое подключение (для моделей с электрическим приводом -, если применимо):

• Кабельный ввод:​ Используйте правильный кабельный ввод, соответствующий диаметру кабеля и обеспечивающий требуемый класс защиты (IP).
• Проводка:Подключите провода питания к правильным клеммам согласно схеме подключения (обычно указанной на устройстве или в руководстве). Общие соединения предназначены для питания переменного/постоянного тока. Убедитесь, что все соединения затянуты.
• Уплотнение:​ Убедитесь, что уплотнение крышки клеммной коробки не повреждено, а крышка надежно закреплена, чтобы сохранить класс IP и, если применимо, взрывобезопасность.

C. Функциональная проверка (перед полной эксплуатацией):

• Ручной выпуск (если имеется):​ Воспользуйтесь механизмом ручного расцепления, чтобы обеспечить плавное расцепление тормоза и возможность свободного вращения вала вручную.
• Проверка воздушного зазора:​ Для моделей с регулируемым воздушным зазором убедитесь, что зазор между якорем и ротором/пакетом пластин находится в пределах диапазона, указанного производителем, с помощью щупа.
• Клиренс:​ Убедитесь, что вокруг тормоза имеется достаточный физический зазор для охлаждения и доступа для обслуживания.

2. Использование и эксплуатация

Принцип работы:

SBD50-D — этоПружинный-предохранительный тормоз с электрическим (или гидравлическим) срабатыванием.

Состояние по умолчанию (обесточено-):Мощные внутренние пружины создают тормозное усилие, зажимая фрикционные диски/пластины. Тормозпомолвлен, надежно удерживая груз. Это его отказобезопасное-состояние.

Состояние выпуска (под напряжением):​ Когда спусковой механизм (соленоидная катушка или гидравлическое давление) активируется, он создает силу, преодолевающую давление пружины. Это разделяет трущиеся поверхности,выпусктормоз и позволяющий валу вращаться.

Нормальный рабочий цикл:

Для запуска машины на механизм отпускания тормоза (например, катушку 24 В постоянного тока) подается питание.

Тормоз отключается с характерным щелчком или движением индикатора отпускания (при его наличии).

Теперь двигатель/привод может ускоряться и работать свободно.

Для остановки двигатель/привод получает команду на остановку. Когда скорость приближается к нулевой, мощность тормоза отключается.

Пружины немедленно-мгновенно повторно применяют тормозной момент, полностью останавливая вал и удерживая его в неподвижном состоянии.

Критические замечания по использованию:

НЕ только стояночный тормоз:SBD50-D — этопредохранительный тормоз. Его основная функция — остановка и удержание в случае потери питания или аварийной остановки. Этоне предназначен для частой езды на велосипеде или динамического торможения​ (замедление движущихся грузов). Частое использование для остановки приведет к быстрому износу и перегреву.

Переключение на нулевой-скорости:​ Обычно тормоз следует включать только тогда, когда скорость вала очень низкая (близкая к нулю), чтобы свести к минимуму износ. Используйте соответствующую последовательность управления.

Термические пределы:​ Не превышайте максимально допустимое количество включений в час или максимальное рассеивание энергии за остановку, как указано в технических данных. Чрезмерная езда на велосипеде приведет к перегреву и выходу из строя.

Износ монитора:​ Периодически проверяйте индикатор износа (если имеется) или измеряйте воздушный зазор. Отрегулируйте или замените фрикционные компоненты, когда достигнут предел износа.

Смазка:​ Не смазывайте трущиеся поверхности. Некоторые подшипники могут быть предварительно-смазаны на весь срок службы; следуйте инструкциям производителя, если требуется повторная-смазка.

Обслуживание:

Регулярно проводите визуальный осмотр на наличие повреждений, незакрепленных деталей и признаков загрязнения.

Периодически проверяйте электрические соединения на герметичность.

Следите за производительностью. Увеличение времени отпускания, необычные шумы или потеря удерживающего момента указывают на необходимость проверки/обслуживания.

Заменяйте изношенные фрикционные детали (диски/накладки) полным комплектом, указанным производителем.

Краткое содержание:​ Безопасный тормоз SBD50-D является важнейшим компонентом безопасности. Правильная установка обеспечивает механическую целостность, а правильное использование – с соблюдением его роли в качествеотказоустойчивое-устройство безопасного удержания и аварийной остановки, а не обычный рабочий тормоз-важен для безопасности, производительности и длительного срока службы. Всегда консультируйтесь и следуйтеофициальное руководство по установке и эксплуатации от производителя​ для конкретной используемой модели SBD50-D.
