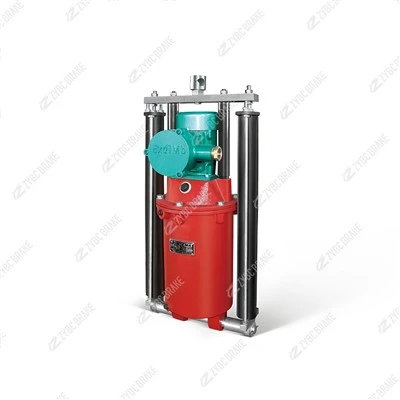

BYT1-Серия 180Z/12 Взрывозащищенное электрогидравлическое подруливающее устройство

Серия БИТ1-180З/12​ это специализированная, тяжелая-работавзрывозащищенное-электро-подруливающее устройство (Ex)Разработан для безопасной и надежной работы в опасных средах, где могут присутствовать легковоспламеняющиеся газы, пары или пыль. Это линейный привод, который в основном используется для включения или выключения промышленных тормозов оборудования, работающего в таких классифицированных зонах.

Основной дизайн и сертификация

Это подруливающее устройство использует основной принцип работы -электрогидравлического-гидравлического двигателя стандартной серии YT1, но помещено в прочный, сертифицированный взрывозащищенный корпус. Его конструкция предотвращает воспламенение окружающей опасной атмосферы от внутренних электрических искр или высоких температур поверхности.

Ключевая функция взрывозащиты:​ Вся сборка, включая клеммную коробку, сконструирована в соответствии со строгими международными стандартами взрывобезопасности-, такими как:

ATEX (Европа):​ Обычно сертифицирован как для газовой (II 2G), так и для пыли (II 2D) среды.

МЭКЕх (международный).

Другие региональные стандарты (например, NEC для Северной Америки).Общие сертификаты предназначены дляEx d IIC T4 Gb / Ex tD A21 IP66 T135 степень Db, что указывает на взрывозащищенный корпус для защиты от воспламенения газов и пыли.

Принцип работы

Принцип идентичен стандартным подруливающим устройствам: встроенный взрывозащищенный двигатель приводит в действие центробежный гидравлический насос. Насос создает давление масла внутри герметичного корпуса, заставляя поршень выдвигаться и сжимать тормозную пружину (отпуская тормоз). При потере мощности пружина возвращает поршень, автоматически задействуя тормоз-в критический момент.функция отказобезопасности-для опасных зон.

Основные характеристики и характеристики

Взрывозащищенная-конструкция:

Взрывозащищенный корпус (d):​ Двигатель и клеммный корпус сконструированы таким образом, чтобы сдерживать любой внутренний взрыв, не допуская распространения пламени во внешнюю атмосферу.

Повышенная безопасность («е»):​ Наносится на клеммные соединения для предотвращения искр и чрезмерных температур.

Защита от воспламенения пыли:Корпус предотвращает попадание пыли и ограничивает температуру поверхности.

Высокая тяга и длинный ход:​ «180» указывает на высокий класс тяги (около 1800 Н/~180 кгс), а «/12"обозначаетдлинный ход 120 мм, подходит для тормозов, требующих значительного хода привода.

Масляное-погружное и самостоятельное-охлаждение:​ Все движущиеся части работают в масляной ванне, обеспечивая смазку, охлаждение, а также бесшумную и долговечную работу. Масло также помогает отводить тепло от двигателя, поддерживая температуру внешней поверхности в безопасных пределах (температурный класс T4, максимальная температура поверхности . 135 градусов).

Прочный чугунный корпус:​ Корпус изготовлен из сверхпрочного-коррозионно--чугуна, устойчивого к суровым промышленным и потенциально агрессивным средам.

Специализированное уплотнение:​ Высоко-уплотнения вала и прокладки корпуса предотвращают внутреннюю утечку масла и попадание внешних загрязнений или легковоспламеняющихся сред.

Типичные технические данные

Толкать:​ ~1800 N

Гладить:​ 120 мм

Источник питания:​ 380 В/415 В/660 В, 3-фаза, 50/60 Гц (с двигателем Ex-d).

Мощность двигателя:​ ~0,75 кВт - 1.1 кВт (класс взрывобезопасности-).

Рабочий цикл:​ Высокий (например, 60% и более).

Класс защиты:​ Минимальный IP65, часто выше (IP66/IP67).

Температурный класс:Обычно T4 (меньше или равен 135 градусам).

Основные приложения

Он используется исключительно вопасные зоны (зоны 1, 2, 21, 22)​ для включения аварийного торможения:

Мостовые краны на химических заводах, нефтеперерабатывающих заводах, в покрасочных цехах.

Подъемники и лебедки в горнодобывающей промышленности (где присутствует горючая пыль).

Конвейеры в зернохранилищах, предприятиях по производству удобрений и фармацевтических заводах.

Оборудование морских платформ, нефтехимических предприятий и покрасочных камер.

Преимущества

Искробезопасность для опасных зон:​ Позволяет использовать мощный электро-гидравлический привод там, где использование стандартных устройств запрещено.

Сохраняет все преимущества подруливающего устройства:Обеспечивает такую ​​же плавную, мощную и надежную работу, как и стандартная серия YT1.

Неудачная-безопасная операция:​ Пружинное-торможение осуществляется автоматически при потере питания-что является критически важным требованием безопасности.

Проверенная и надежная конструкция:Основан на широко зарекомендовавшей себя платформе подруливающего устройства с дополнительной взрывозащитой.

Краткое содержание

BYT1-Серия 180Z/12 Взрывозащищенное электрогидравлическое подруливающее устройство​ – это специальное-устройство безопасности. Он сочетает в себе надежный,-тяговый (1800 Н) и длинный-ход (120 мм) линейный привод стандартного подруливающего устройства с сертифицированным взрывозащищенным корпусом. Это позволяет ему безопасно управлять промышленными тормозами в легковоспламеняющихся средах, обеспечивая необходимый контроль движения и безопасность погрузочно-разгрузочного оборудования в нефтегазовой, химической, горнодобывающей и фармацевтической промышленности.
